Inversão Magnética 3D — VectorMag 1.0
Reconstrua o modelo 3D de subsuperfície a partir da sua anomalia magnética e do MDE: susceptibilidade, vetor de magnetização (MVI) e confiança (DOI), num visualizador interativo.
Susceptibilidade magnética (k)
MVI — vetor de magnetização

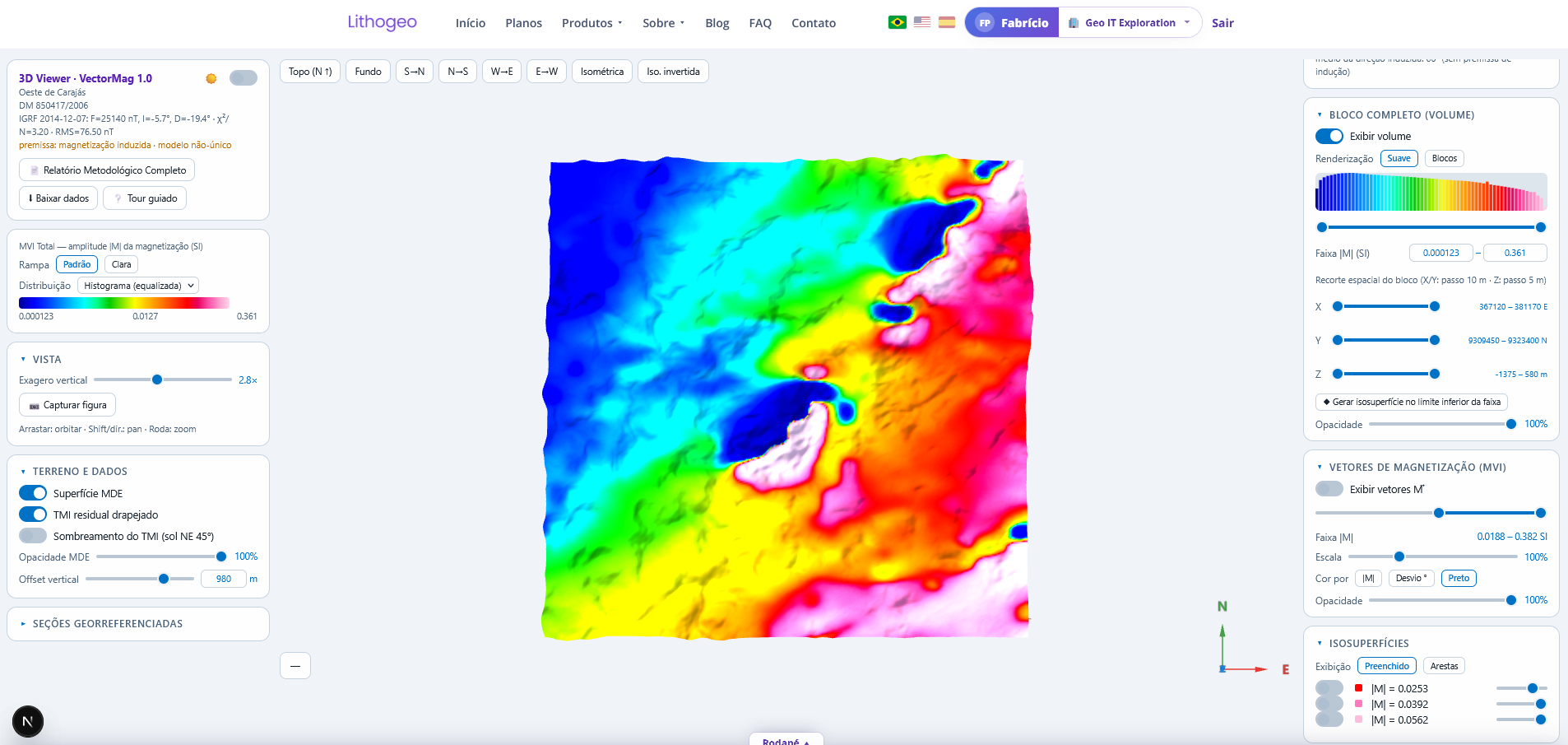

DOI — profundidade de investigação

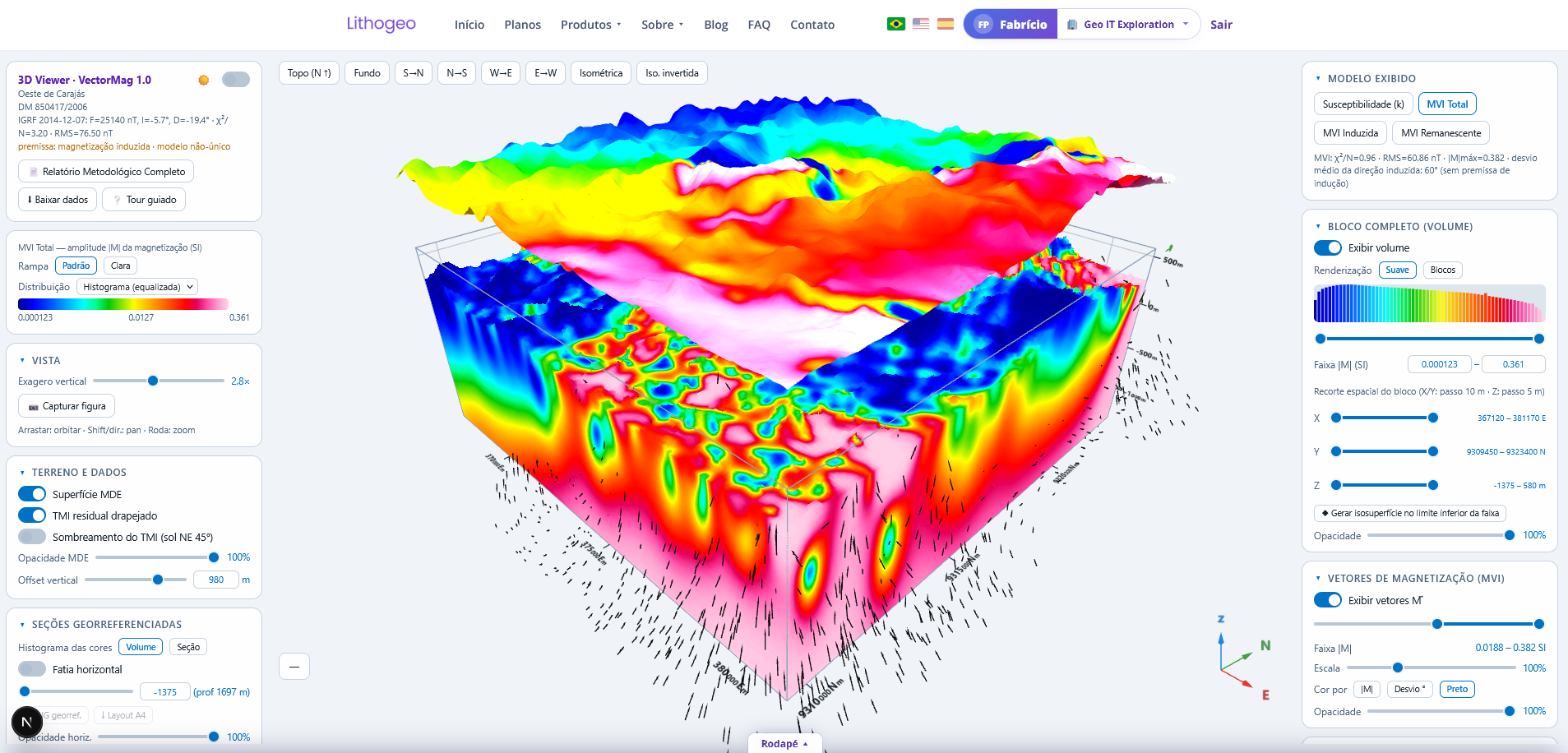

Isosuperfícies e fatias
Bloco 3D de células — zonas quentes indicam rochas mais magnéticas (magnetita).
O que é
A Inversão Magnética 3D transforma a anomalia magnética e o relevo da sua área num bloco tridimensional de susceptibilidade — o subsolo em 3D, pronto para orientar a próxima decisão de exploração. A fundamentação é a de um estudo de verdade: o problema inverso é resolvido com regularização de Tikhonov e parada por χ²/N ≈ 1 — o critério que interrompe o ajuste no ponto certo, quando o modelo explica os dados medidos sem "inventar" estruturas que o ruído da medição não sustenta —, o MVI captura a remanência e o DOI mostra até onde os dados sustentam o modelo. E sem nenhuma fricção: a inversão parte da sua Geo Analysis concluída — anomalia, modelo de elevação e metadados do levantamento (campo IGRF, altura e direção de voo) entram automaticamente, sem nada para preencher. Um clique, e o modelo abre no visualizador 3D interativo.
- Parte da sua Geo Analysis: dados e parâmetros entram sozinhos.
- 1 crédito = 1 inversão completa.
- Envio de dados próprios chega na próxima versão.
O que a inversão entrega
Exemplos de produtos da inversão, como aparecem no visualizador 3D.
Susceptibilidade magnética (k)
Bloco 3D onde zonas quentes indicam rochas mais magnéticas (magnetita, zonas mineralizadas).
MVI — vetor de magnetização
Amplitude |M|, componente induzida (M∥) e remanente (M⊥) — captura a remanência.
DOI — profundidade de investigação
Até onde os dados realmente restringem o modelo; guia a leitura em profundidade.
Visualizador 3D + relatório
Isosuperfícies, fatias e seções interativas, com relatório metodológico completo.
Fluxo de inversão (resumo)
Preparo dos dados
TMI residual + MDE co-registrados; ruído estimado nas linhas de voo; regional por continuação para cima.
Malha e problema direto
Malha uniforme com fração topográfica por célula; problema direto SimPEG/choclo.
Inversão de Tikhonov
Parada por χ²/N ≈ 1 e focagem de suporte mínimo; MVI relaxa a premissa de indução.
Produtos e visualizador
Susceptibilidade/MVI, DOI e isosuperfícies exportadas e abertas no visualizador.
Créditos de Inversão Magnética 3D
Cada crédito equivale a 1 inversão completa sobre uma área. Escolha o pacote ideal para a sua demanda.
